Опис производа

Атрибути производа

модел бр.: CQFN24A

Марка: Кл

Place Of Origin: China

Паковање и достава

Јединице за продају

Piece/Pieces

The file is encrypted. Please fill in the following information to continue accessing it

Опис производа

ЦКФН керамички пакети за високофреквентне апликације

Преглед производа

Церамички четверосток Флат Но-Леад (ЦКФН) пакет је високо-перформанси, површински раствор намењен за модерну, високофреквентну електронику. Овај напредни облик керамичког ИЦ паковања нуди компактан, лаган и поуздан и поуздан кућиште за РФИЦС и дигиталне склопове велике брзине. Заменом традиционалних водича са метализованим јастучићима на доњој страни пакета, ЦКФН драстично скраћује електрични пут, што резултира одличним високим перформансама са ниским паразитима. Његова робусна керамичка конструкција пружа врхунско топлотно управљање и херметичку заштиту, што је чини идеалним избором за минијатуризоване и захтевне апликације.

Техничке спецификације

Parameter	Specification
Available Pin Counts	12, 16, 20, 24, 32, 40, and custom configurations
Typical Body Sizes	3x3 mm, 4x4 mm, 5x5 mm, 7x7 mm
Typical Pitch	0.5 mm, 0.635 mm
Body Material	Multilayer Alumina ($Al_2O_3$) Ceramic
Frequency Performance	Up to 30 GHz
Sealing Options	Solder sealing (hermetic) or glue sealing (non-hermetic)
Compliance Standard	GJS1420B-2011 (General specification for packages of semiconductor integrated circuits)

Слике производа

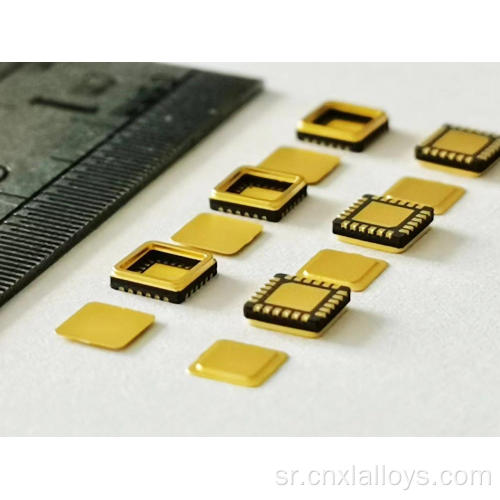

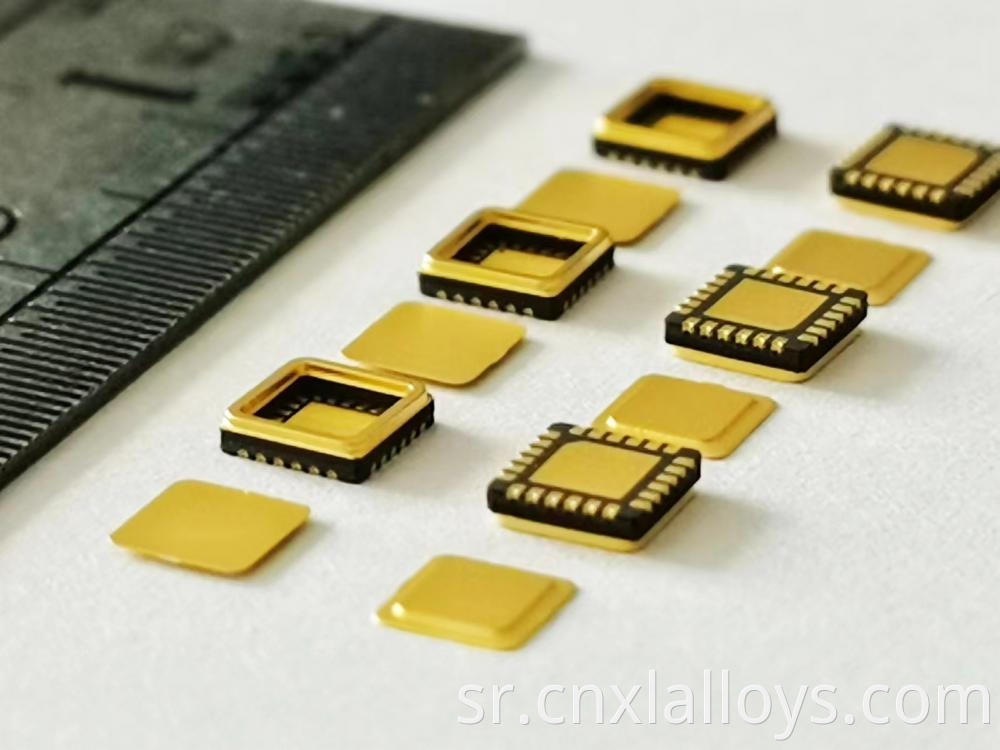

A compact, high-frequency CQFN ceramic package

Карактеристике и предности

Изузетна перформанса високог фреквенције: Дизајн без улде без искања ултра-ниска индуктивност, чинећи ЦКФН идеалним за апликације до 30 ГХз са минималним губитком сигнала.
Минијатуризација: мали отисак и низак профил омогућавају изузетно дизајне плоче велике густине.
Врхунско топлотно управљање: Керамичко тело и централни топлотни јастучић на доњој страни пружају ефикасан пут за топлоту да би се побјегао са ИЦ на ПЦБ.
Висока поузданост: Херметички запечаћене верзије пружају снажна заштита од влаге и контаминаната, погодне за ваздухопловне и одбрамбене апликације.
Дизајниран за СМТ: Потпуно компатибилан са стандардним аутоматизованим процесима монтаже површине.

Сценарији апликације

Изванредни извори ЦКФН-а чини га врхунским избором за:

Бежична РФ паковање: мМицс за 5Г, сателитске комуникације и радио на тачки.
Оптоелектронско паковање: Возачи велике брзине и трансе-импеданце појачала (Тиас) за оптичке примопремене.
Тест и мерење: Брзе брзине АДЦ, ДАЦС и друге компоненте за инструментацију.
Амбалажа за аутомобилско електронике: ИЦС за аутомобилски радар и сензорски системи.

Предности за купце

Постизање виших фреквенција: Дизајн ниског паразита омогућава вашим круговима да раде на већим фреквенцијама са бољим перформансама.
Смањите величину производа: Смањите величину и тежину свог коначног производа помоћу ове компактне технологије паковања.
Побољшајте топлотне перформансе: Држите своје високе ИЦ-ове ицесте и поуздано.
Поједноставите производњу високог јачине: Користите пакет дизајниран за ефикасно, аутоматизовано склапање.

ФАК (често постављана питања)

К1: Која је разлика између ЦКФН-а и пластичне КФН?

А1: Главне разлике су материјалне и поузданост. ЦКФН користи керамичко тело и може бити херметички запечаћено, нудећи врхунске топлотне перформансе и заштиту животне средине за апликације велике поузданости. Пластична КФН је нехерматска и обично се користи у потрошачима и комерцијалним производима.

К2: Како је ЦКФН пакет лемљен на ПЦБ?

А2: ЦКФН је лемљено користећи стандардни поступак лемљења за лемљење. Паста за лемљење штампача је на ПЦБ јастучићима, компонента се поставља на врх, а целокупна скупштина се пролази кроз рефлловску рерну да растопи лемљење и формира везе и формира везе.

К3: Да ли се може прилагодити распоред јастучића?

А3: Да. Можемо прилагодити број јастучића, терена и величине и облика централне термичке јастуке за испуњавање специфичних захтева вашег интегрисаног круга.
